Večkamerni merilni sistem DIC Dantec Dynamics Q-400 in programska oprema Istra 4D

Digitalna korelacija slik (DIC) je brezkontaktna optična metoda za merjenje kontur, pomikov in deformacij na zunanjih površinah poljubnih kosov. Tehniko je mogoče uporabiti pri različnih preskusih, vključno z nateznimi, torzijskimi, upogibnimi in kombiniranimi obremenitvami v statičnih in dinamičnih aplikacijah.

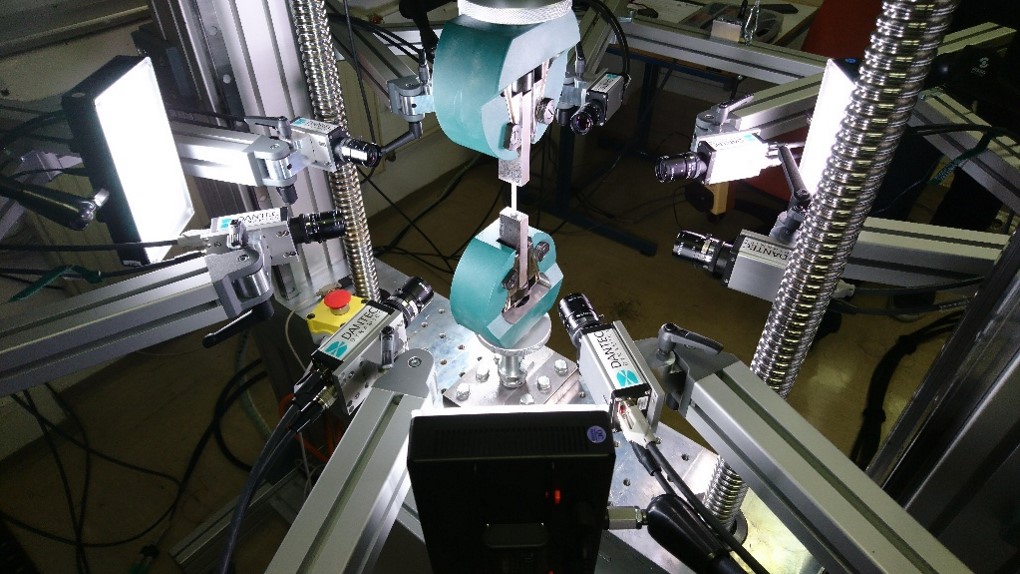

Naš večkamerni merilni sistem DIC je sestavljen iz:

• 8× digitalna kamera z ločljivostjo 5 MPx,

• 8× objektiv z goriščno razdaljo 35 mm,

• 2× objektiv z goriščno razdaljo 16 mm,

• 2× objektiv z goriščno razdaljo 8 mm,

• 4x LED svetilke z nosilci,

• delovna postaja s programsko opremo Istra 4D,

• kalibracijske tarče velikosti od 5×5 mm in vse do 500×500 mm,

• sistem za montažo kamer za 360° merjenja,

• mobilni sistem za montažo kamer,

• transportni kovčki za shranjevanje celotne opreme.

Sistem z vso dodatno opremo in programsko opremo omogoča izjemno prilagodljivost tako pri postavitvi kamer kot pri merjenju različnih objektov. Sistem je prenosljiv in omogoča tudi in situ meritve. Do sedaj smo uspešno merili objekte velikosti od 5×5 mm pa vse do 2000×2000 mm.

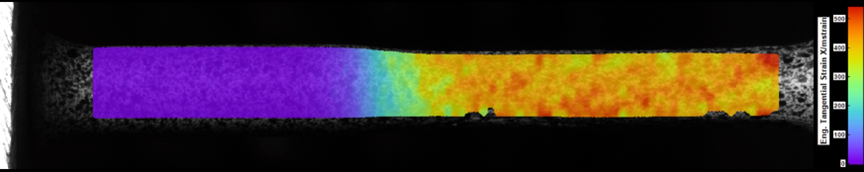

Kot že omenjeno, DIC meri konture, pomike in deformacije na opazovanih površinah vzorca. Število površinskih točk, za katere merimo rezultate, se giblje med 3.000 in 40.000, kar je odvisno od števila uporabljenih kamer, njihove postavitve ter površine vzorca. Pri deformacijah smo lahko izmerili tudi več kot 500 % raztezka pri gumijastih tesnilih, izpostavljenih nateznim obremenitvam.

Celoten protokol za izvedbo meritev z DIC si lahko ogledate v spodnjem predstavitvenem videu, ki smo ga posneli za proizvajalca, Dantec Dynamics.
